Elektronika na wakacjach. Czym są klasy szczelności i MIL-STD?

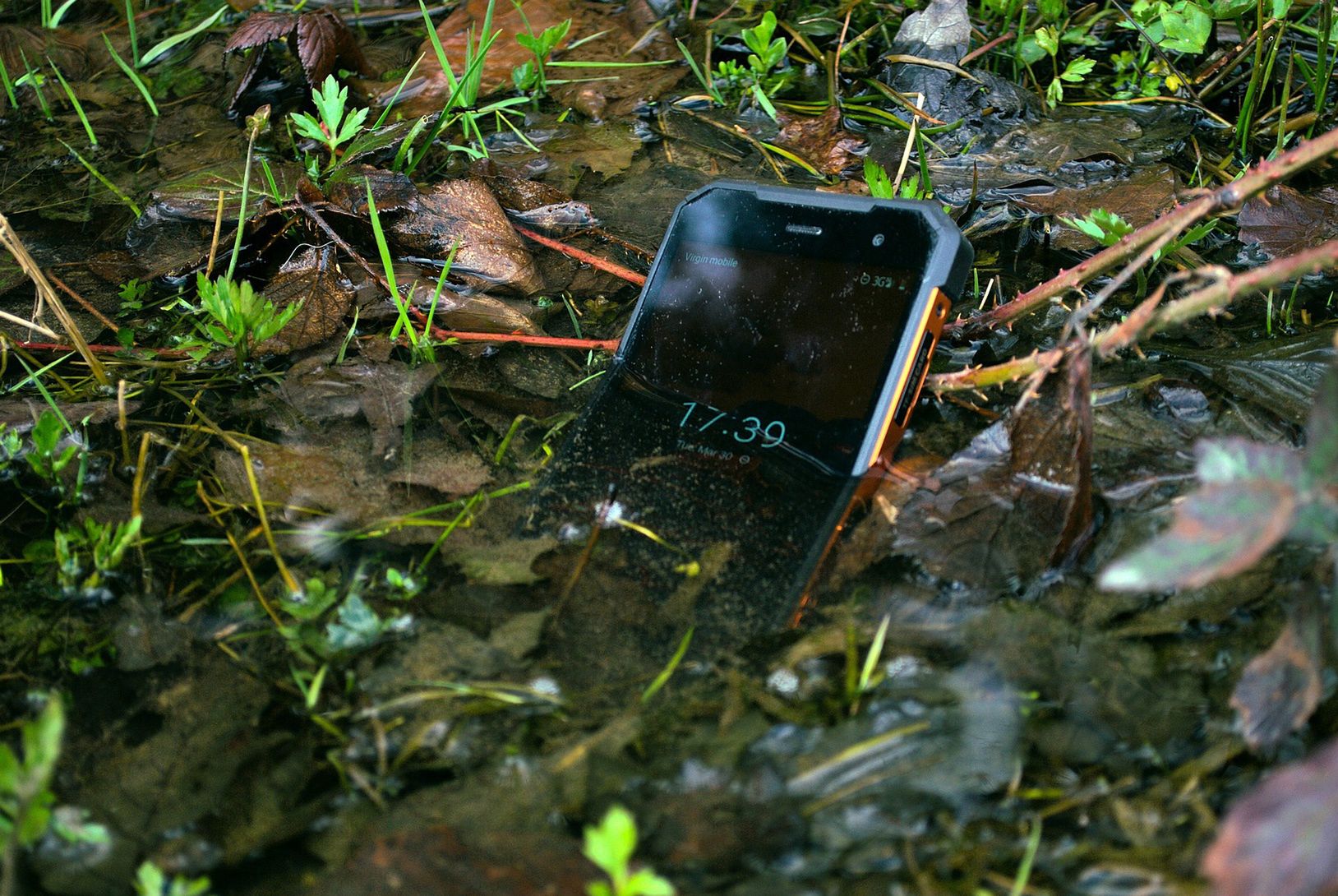

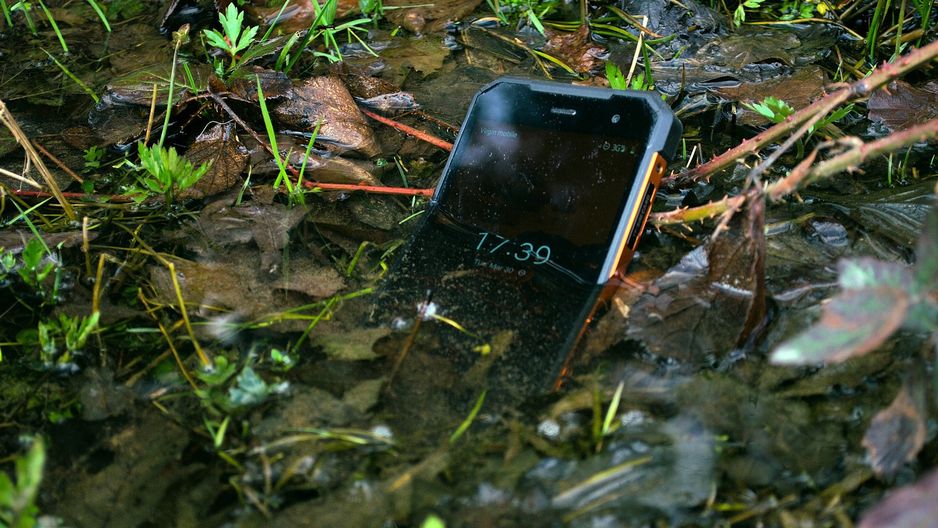

Podczas przeglądania opisów sprzętów elektronicznych takich jak smartfony, smartwatche czy komputery przenośne często można natrafić na informacje o tym, jaka jest ich klasa wodoszczelności. Czasami producenci chwalą się, że ich sprzęt spełnia wymagania standardów militarnych MIL-STD 810G lub MIL-STD 810H. Choć wiele osób może to traktować z przymrużeniem oka, to warto wiedzieć, że nie są to po prostu zwykłe przechwałki. Po czym poznać, że ze smartwatchem można się kąpać, a wnętrze smartfona będzie chronione przed ziarenkami piasku na plaży?

Klasy szczelności

Przeglądając opisy urządzeń elektronicznych, można trafić na informacje, że spełniają wymagania klasy szczelności IP. Co to oznacza? Skrót IP pochodzi od angielskiego International Protection Rating. Następujące po nim cyfry to stopień ochrony zapewniany przez obudowę urządzenia kolejno przed dostępem ciał obcych do wnętrza obudowy oraz szkodliwymi skutkami działania wody. Można przyjąć, że im wyższe cyfry, tym lepsza ochrona. Czasami można też spotkać literkę X, która oznacza, że producent nie podaje stopnia ochrony lub nie przebadał swojego urządzenia pod tym kątem. Zawsze wygląda to lepiej niż wstawienie cyfry 0, która oznacza brak ochrony.

Oznaczenie stopnia ochrony przed ciałami stałymi (IPx0):

0 – brak ochrony

1 – ochrona przed ciałami o wielkości ponad 50 mm (przypadkowy dotyk dłonią)

2 – ochrona przed ciałami o wielkości ponad 12,5 mm (przypadkowy dotyk palcem)

3 – ochrona przed ciałami o wielkości ponad 2,5 mm (przypadkowy dotyk drutem lub wkrętakiem)

4 – ochrona przed ciałami o wielkości ponad 1 mm (cienkie narzędzie lub przewód)

5 – ochrona przed wnikaniem pyłu w ilościach niezakłócających pracy urządzenia

6 – całkowita ochrona przed wnikaniem pyłu

Oznaczenia stopnia ochrony przed wnikaniem wody (IP0x):

0 – brak ochrony

1 – ochrona przed kroplami wody spadającymi pionowo

2 – ochrona przed kroplami wody spadającymi pod kątem do 15 stopni

3 – ochrona przed kroplami wody spadającymi pod kątem do 60 stopni

4 – ochrona przed kroplami wody spadającymi pod dowolnym kątem

5 – ochrona przed strumieniem wody

6 – ochrona przed silnym strumieniem wody lub falą

7 – ochrona przed zalaniem przy zanurzeniu w wodzie do 1 m przez czas do 30 min

8 – ochrona przed zalaniem przy zanurzeniu ciągłym w wodzie (kryteria są określane przez producenta)

Certyfikat militarny dla urządzeń cywilnych

Drugi rodzaj oznaczeń stopnia ochrony spotykany w elektronice to MIL-STD 810G oraz MIL-STD 810H. Taki certyfikat oznacza, że sprzęt może pracować w trudnych warunkach. Urządzenia są testowane pod kątem wrażliwości na uszkodzenia mechaniczne, działanie ekstremalnych temperatur, gwałtowne zmiany ciśnienia oraz działanie wilgoci. Standard 810H jest najnowszy i wprowadzono w nim pewne zmiany, takie jak bardziej restrykcyjne warunki testowania odporności na szok temperaturowy, działanie wody, piasku, pyłu i słonej mgły.

Urządzenia są testowane m.in. na odporność na upadek z wysokości ponad 1,2 m, na opad wody z wysokości 1 m przez 15 min czy na działanie wilgotności względnej 55 proc. przez 24 godz. przy temperaturze 23 stopni. Sprzęt jest też badany pod kątem odporności na zmiany temperatury z –43 na +43 stopnie Celsjusza w ciągu 1 minuty, a także przetrzymywanie przez 24 godz. w temperaturze -33 stopni. Jednocześnie testowanie pod kątem zgodności ze standardem MIL-STD 810 uchodzi za mniej restrykcyjne niż w przypadku klas szczelności IP.

Informacje na temat wodoszczelności i odporności na działanie czynników zewnętrznych znajdziecie w opisach gadżetów. Trzeba jednak brać poprawkę na to, że jeśli np. macie wodoszczelnego smartfona, w którym wymieniono baterię lub dokonano innych czynności i napraw, to może się okazać, że straci on swoje właściwości ochronne. Producenci zawsze uprzedzają o tym w instrukcjach obsługi.
